UPS la tensiune oscilantă – erori frecvente și soluții practice

Rezultatul: reporniri de centrală, căderi de rețea în call-uri video, debit redus la pompe.

Vestea bună: majoritatea problemelor se rezolvă cu setări corecte, verificări electrice elementare și, la nevoie, cu schimbarea tehnologiei UPS-ului.

Un UPS sănătos „ignoră” micile imperfecțiuni ale rețelei; când începe să se certe cu priza, cauți cauza, nu vinovatul.

Cum afectează oscilațiile de rețea un UPS UPS-urile line-interactive acceptă o fereastră de intrare (de pildă 200–245 V).

Dacă rețeaua alunecă des peste limite, controlerul comută pe baterie, crescând uzura și riscând erori.

Oscilațiile rapide pot declanșa „clănțănit” al releelor AVR: fiecare comutare e o micro-întrerupere pe care unele sarcini o resimt.

În plus, vârfurile tranzitorii (surge) pot satura filtrarea internă, provocând alarme de supratensiune, iar căderile scurte pot raporta „Input Out of Range” sau „Transfer Too Frequent”.

În rețele cu frecvență instabilă sau cu generatoare, mesajele „Out of Frequency”, „Bad Power” ori „Overload” apar din cauza distorsiunii de undă și a THD ridicat, nu doar din cauza voltajului.

Iar dacă bateria e obosită, UPS-ul „dă vina” pe priză, pentru că nu mai poate susține trecerile dese.

Diagnoză rapidă: ce mesaj înseamnă ce Când vezi „Input Voltage Low/High”, intrarea iese din fereastra setată.

„On Battery Too Often” indică oscilații în fereastra limitei sau fereastră prea îngustă.

„Overload” la starturile motoarelor spune că vârful depășește curba de scurtă durată a invertorului, deși sarcina medie este sub nominal.

„Output Short/Backfeed” apare la cablaje defecte ori împământare incertă.

„Battery Fail/Replace Soon” trădează capacitate pierdută: UPS-ul cade pe baterie, dar nu o poate susține.

„Fault/Bypass” apare când invertorul se protejează pe distorsiuni mari (THD) sau la temperatură ridicată.

Fereastra 200–245 V și histerezis mediu: de ce contează Dacă lași fereastra prea strânsă, UPS-ul va „vâna” 230 V și va comuta des.

Un histerezis mediu îi spune controlerului să nu sară între trepte pentru variații de 2–3 V, reducând uzura și erorile false.

Soluții de configurare

ferestre, sensibilitate, AVR Începe prin a lărgi fereastra de acceptanță (de ex.

Activează modul de sensibilitate medie: UPS-ul va rămâne pe rețea cu AVR activ și va evita comutările la fiecare mică oscilație.

Dacă UPS-ul permite, crește timpul minim dintre două transferuri („transfer delay”), astfel încât micile reveniri să nu declanșeze ping-pong între surse.

Setează întârzierea la repornire 2–5 minute pentru sarcini cu motoare (pompe, ventilatoare) – protejezi pornirile „la cald” după o pană.

Pentru sarcini sensibile (plăci de centrală, router), ține filtrarea EMI/RFI activă.

Dacă ai erori la starturi, verifică opțiunea „High Inrush” sau alege un model cu curent de vârf permis mai mare.

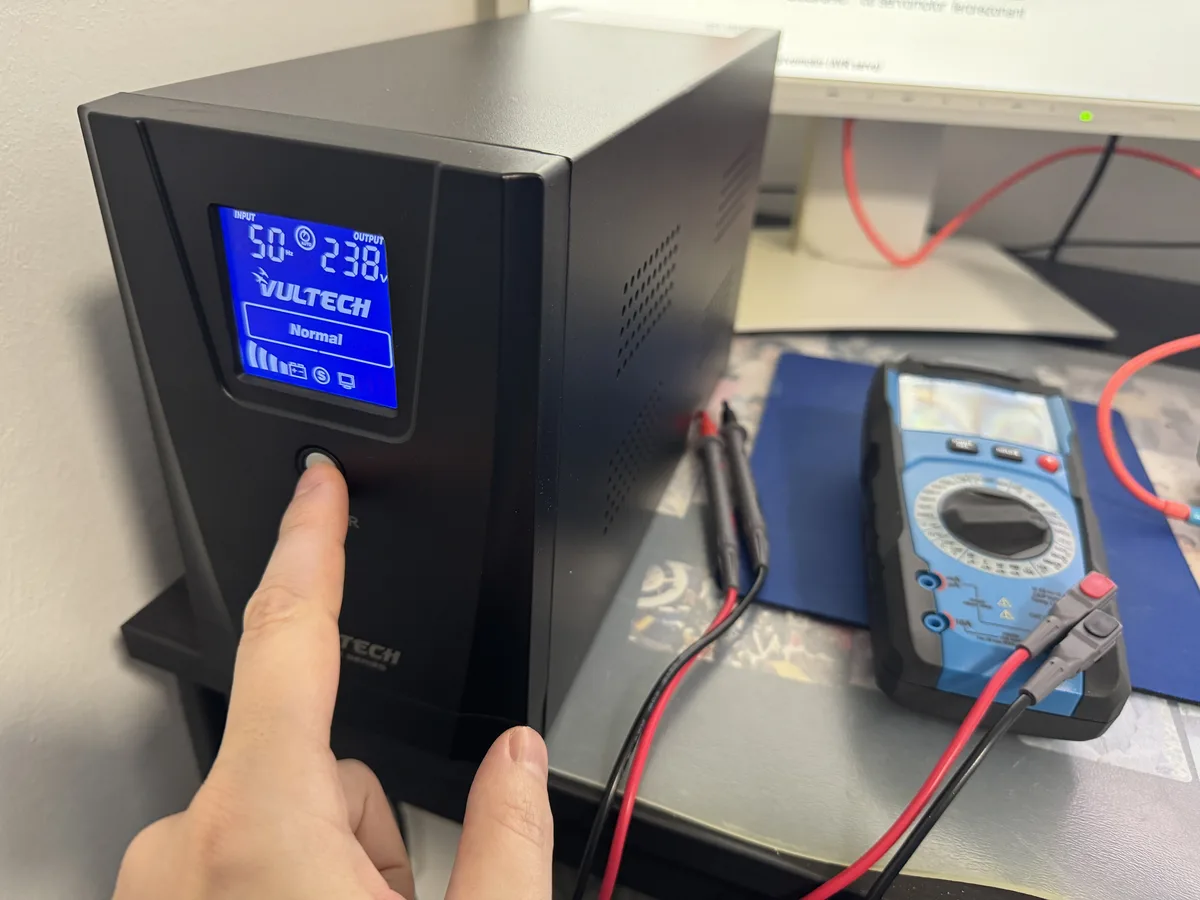

Test de stres în 10 minute: cum validezi Pornește sarcina maximă, urmărește tensiunea la ieșire și alarmele; apoi pornește un consumator mare pe același circuit (ceainic/cuptor).

Dacă UPS-ul rămâne stabil fără alarme, setările sunt bune.

Simulează o cădere de 30–60 s și notează autonomia și comportamentul.

Remedieri electrice: cablare, împământare, SPD Erorile „misterioase” au deseori cauze banale: prize „joc”, prelungitoare subțiri, borne slăbite, polaritate inversată sau împământare lipsă.

O cădere de 10–20 V sub sarcină indică trasee subdimensionate.

Reparația corectă este electrică: secțiune adecvată, contacte ferme, circuit dedicat pentru sarcini mari.

Protecția la vârfuri se face în tablou cu un SPD T2; un prelungitor „cu protecție” lângă birou nu înlocuiește SPD-ul principal.

În zone cu furtuni dese sau linii lungi, SPD-ul reduce alarmele de supratensiune și „Bad Power”.

Ventilația UPS-ului contează: temperatura internă ridicată scade toleranța la oscilații și trage alarme termice.

Generator și UPS: compatibilitate și THD Multe UPS-uri line-interactive nu iubesc generatoare cu THD > 5–8%.

Dacă folosești generator, setează modul „Generator” (dacă există) sau treci pe UPS online (dublă conversie), care decuplează forma de undă a intrării de ieșire.

Când schimbi tehnologia: line-interactive vs online Dacă oscilațiile sunt rapide și dese, iar sarcinile sunt pretențioase (controlere, echipamente audio, lumini cu balast), un UPS online (dublă conversie) oferă cea mai stabilă ieșire: nu mai vezi transferuri, invertorul lucrează continuu și „taie” distorsiunea de pe intrare.

Costul și disiparea termică sunt mai mari, dar dispar alarmele de „transfer too frequent”.

Pentru pompe și centrale, un line-interactive de calitate cu sinus pur și fereastră corect setată rezolvă în majoritatea cazurilor; adaugă în amonte un stabilizator electronic sau servo dacă nivelul de rețea se abate ore întregi.

Checklist unic – remediere în ordinea impactului Măsoară tensiunea „în gol” și „sub sarcină”; corectează cablajul și prizele.

Montează SPD T2 în tablou; verifică împământarea.

Lărgește fereastra de acceptanță și pune histerezis mediu.

Activează întârzierea la repornire și filtrarea EMI.

Verifică starea bateriei; înlocuiește dacă autonomia a scăzut mult.

Pentru generatoare/THD mare, folosește UPS online sau mod „Generator”.

Nu regla UPS-ul pentru o rețea „ideală”; reglează-l pentru rețeaua pe care o ai, iar pe restul repară-l în tablou și în cabluri.

Baterie sau rețea? Cum deosebești rapid Dacă UPS-ul intră des pe baterie, dar autonomia este vizibil mai mică decât anul trecut, verifică mai întâi bateria: un test de 30–60 s și o măsurare a timpului până la 50% îți spun adevărul.

Dacă la felul în care oscilează rețeaua UPS-ul ar trebui să reziste, iar el cedează, bateria e vinovată.

Dacă autonomia e bună, dar UPS-ul comută obsesiv, setările sau rețeaua sunt cauza.

Întreținere minimă pentru UPS într-o rețea instabilă Lunar, rulează un test scurt și notează min/max de intrare.

Curăță grilele la 6–12 luni și strânge conectorii.

Ține ambientul la 15–25 °C; fiecare 10 °C peste 25 °C înjumătățește viața unei baterii VRLA.

Nu amesteca baterii vechi cu noi și nu folosi prelungitoare subțiri pe traseul UPS-sarcină.

Întrebări frecvente De ce comută des pe baterie deși tensiunea pare „ok”? Fereastra e prea îngustă sau histerezisul prea mic.

200–245 V și setează sensibilitate medie.

Verifică și cablajul: căderile locale pot păcăli senzorul de intrare.

Pot rezolva doar cu stabilizator fără UPS? Generatorul îmi dă erori pe UPS.

Ce fac? De ce primesc „Overload” doar la pornirea pompei? Când schimb bateria? Când autonomia scade sub ~70–80% față de anul trecut, vezi umflături/miros sau apar alarme „Battery Fail”.

Temperatura ridicată accelerează uzura; menține 15–25 °C și testează lunar scurt.
