Cum alegi stabilizatorul pentru hidrofor: dimensionare și protecții

Un hidrofor cu motor de 1 kW alimentat dintr-o priză cu tensiune fluctuantă este una dintre cele mai dificile sarcini pentru un stabilizator. Motorul asincron pornește brusc, trage instantaneu un curent de 3-6 ori mai mare decât nominalul, iar acest vârf se repetă la fiecare ciclu de presiune (de 5-20 ori pe oră în funcție de utilizare). Un stabilizator nepotrivit declanșează la fiecare al doilea sau al treilea start, iar pompa rămâne fără alimentare exact când casa are nevoie de apă.

Spre deosebire de aparatele casnice cu electronică modernă (frigider inverter, AC inverter), hidroforul tipic folosește tehnologie veche: motor asincron monofazat cu condensator de pornire, controlat de un simplu presostat mecanic. Această simplitate îl face robust, dar îl face și foarte sensibil la fluctuații de tensiune. Pentru protecție corectă, stabilizatorul trebuie ales cu criterii specifice — diferite față de cele pentru aparatele electronice.

Cum funcționează un hidrofor electric

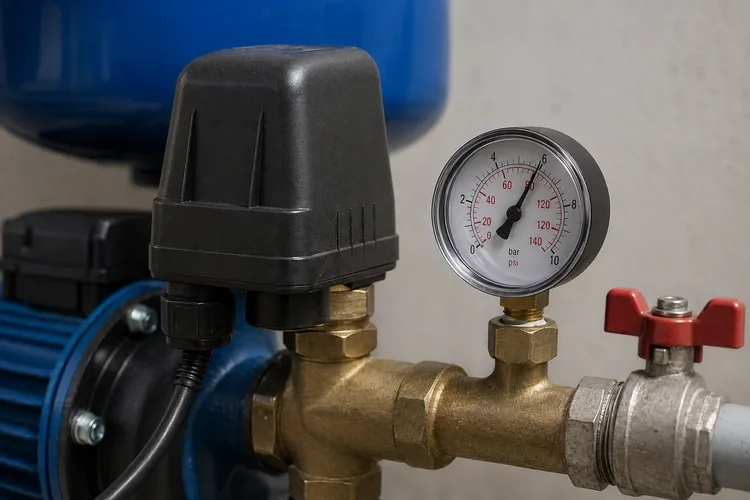

Un hidrofor casnic standard are trei componente principale: pompa centrifugă antrenată de un motor electric, vasul de expansiune (presiune) cu membrană și presostatul mecanic care comandă pornirea/oprirea pompei.

Funcționarea este ciclică. Când se deschide un robinet în casă, presiunea în sistem scade. La un anumit prag (uzual 1,5-2 bar), presostatul închide circuitul electric și pompa pornește. Apa este împinsă în vas până la presiunea de oprire (3-3,5 bar), apoi presostatul deconectează pompa. Vasul de expansiune menține presiunea în instalație pentru consumul următor, până la următoarea cădere a presiunii.

În utilizare uzuală (familie de 3-4 persoane, casă cu instalație normală), pompa pornește între 5 și 15 ori pe oră în perioadele de consum activ. Fiecare pornire înseamnă un vârf de curent care trece prin stabilizator.

Motorul electric — sursa vârfurilor de pornire

Pompele de hidrofor folosesc aproape exclusiv motoare asincrone monofazate cu condensator de pornire (capacitor-start, capacitor-run). Acest tip de motor are, prin construcție, un curent de pornire foarte mare — de 3 până la 6 ori curentul nominal — pentru o durată scurtă (0,3-1 secundă), până când rotorul atinge turația nominală.

Pentru un motor de 0,75 kW (cea mai răspândită clasă), datele tipice sunt:

• Curent nominal: aproximativ 4 A
• Curent de pornire: 12-20 A
• Putere aparentă nominală: 900-1000 VA
• Vârf de putere aparentă la pornire: 2700-4500 VA

Aceste cifre cresc proporțional pentru motoare mai mari. Pentru 1,1 kW, vârful poate ajunge la 6000 VA; pentru 1,5 kW, la 7500-9000 VA.

De ce hidroforul are nevoie de stabilizator

Trei probleme principale apar la hidrofoarele alimentate fără stabilizator:

1. Pornire greoaie la tensiune scăzută. Sub 200 V, motorul are dificultăți la atingerea turației nominale. Curentul de pornire crește semnificativ (poate depăși 6× nominalul), condensatorul de pornire suportă efort mai mare, iar timpul până la atingerea turației se prelungește. Repetat zilnic, acest stres reduce durata de viață a condensatorului de la 8-10 ani la 2-3 ani.

2. Blocarea rotorului la fluctuații severe. Dacă tensiunea scade sub 180 V exact în momentul pornirii, motorul poate să nu reușească să rotească rotorul. Curentul rămâne la valoarea de pornire (echivalent unui scurtcircuit), iar siguranța automată din tablou se decuplează. În cazuri rare, înfășurările se ard înainte de declanșarea protecției.

3. Uzura accelerată a izolației. Tensiunile peste 245 V pe perioade extinse cauzează încălzirea suplimentară a înfășurărilor. La fiecare 10°C peste temperatura de proiectare, durata de viață a izolației se înjumătățește (regula Arrhenius pentru izolația electrică). Un motor proiectat să dureze 15 ani poate ceda în 5-7 ani dacă rulează constant pe 250+ V.

Un stabilizator corect dimensionat menține tensiunea în fereastra 220-235 V indiferent de variațiile rețelei. Motorul lucrează în condiții optime, condensatorul nu este suprasolicitat, iar uzura rămâne în limite normale.

Calcul putere stabilizator pentru hidrofor

Calculul corect pornește de la puterea nominală a motorului și se ajustează cu factorul de putere și marja pentru vârful de pornire.

Pasul 1 — putere aparentă nominală. Pentru motor cu putere W indicată pe etichetă: VA = W ÷ factorul de putere. Pentru pompele de hidrofor, factorul de putere este între 0,75 și 0,85; folosirea valorii 0,8 ca aproximare este conservatoare.

Exemplu: motor 0,75 kW → 750 W ÷ 0,8 = 938 VA nominal.

Pasul 2 — vârf de pornire. Multiplicarea cu factorul de pornire (3-5×, depinde de motor). Pentru motoare standard cu condensator de pornire: 4× este o estimare medie sigură.

Exemplu: 938 VA × 4 = 3750 VA vârf instantaneu la pornire.

Pasul 3 — alegerea stabilizatorului. Stabilizatorul trebuie să tolereze vârful pentru câteva sute de milisecunde fără să declanșeze. Cu marjă de siguranță 20%, puterea minimă necesară este aproximativ 2 kVA pentru un motor de 0,75 kW.

Tabel rapid pentru clase uzuale

Motor pompă	Curent nominal	Vârf de pornire	Stabilizator minim
0,5 kW	~3 A	9-15 A	1500 VA servomotor
0,75 kW	~4 A	12-20 A	2 kVA servomotor
1,1 kW	~6 A	18-30 A	3 kVA servomotor
1,5 kW	~8 A	24-40 A	3-5 kVA servomotor
2,2 kW	~12 A	36-60 A	5+ kVA servomotor

Valorile presupun rețea de tensiune relativ stabilă (190-245 V). Pentru rețele cu căderi sub 180 V, puterea recomandată crește cu o treaptă.

Servomotor sau electronic pentru hidrofor

Decizia tehnologică este, în acest caz, foarte clară: stabilizatorul cu servomotor este alegerea recomandată pentru hidrofor în 90% din cazuri.

Argumente pentru servomotor:

• Toleranță superioară la vârfuri inductive. Reglajul continuu prin variac cu cursor motorizat absoarbe vârfurile de pornire mai bine decât comutarea în trepte.
• Putere disponibilă instantaneu. Servomotorul livrează energie din transformator continuu, fără pauze pentru comutare în trepte.
• Reglaj fin în condiții de sarcină variabilă. Motorul de pompă variază cerința de curent în funcție de presiunea apei. Servomotorul se adaptează gradual.
• Cost rezonabil pentru clasele 2-5 kVA. Diferența de preț față de electronicul echivalent este moderată (200-400 lei).

Argumente pentru electronic (cazuri excepționale):

• Locuințe unde stabilizatorul trebuie să fie compact (spațiu foarte limitat în camera tehnică).
• Motor inverter modern (rar la hidrofoare casnice, mai frecvent la sisteme cu pompe submersibile profesionale).
• Cerere de eficiență maximă (servomotorul are pierderi mecanice 1-3% mai mari).

Pentru pompele submersibile (în puț sau foraj), aceleași principii se aplică, cu diferența că accesul la stabilizator este la suprafață, iar întreținerea ulterioară este mai dificilă. Robustețea servomotorului este un plus în aceste cazuri.

Plajă de intrare și protecții obligatorii

Plaja de intrare dictează câte situații dificile tolerează stabilizatorul înainte să se oprească. Pentru hidrofor:

• Zone urbane cu rețea bună: plajă 140-260 V este suficientă.
• Zone rurale, capete de linie, sate: plajă 120-280 V obligatorie. Hidrofoarele rurale alimentează adesea instalații vitale (apă pentru animale, irigare); întreruperile dese sunt costisitoare.
• Zone cu tensiuni cronic scăzute (sub 180 V): plajă 100-280 V (modele specializate).

Protecții obligatorii:

• UV/OV (sub/supratensiune) cu praguri setabile. Subtensiunea sub 160 V deconectează pompa pentru protecție; supratensiunea peste 280 V declanșează imediat.
• Suprasarcină — oprește la depășirea curentului nominal pentru durată prelungită. Importantă dacă pompa se înfundă sau dacă rotorul se blochează.
• Întârziere la reconectare 3-5 minute — esențială pentru hidrofor. După o pană sau cădere scurtă de tensiune, presiunea reziduală în sistem poate cauza pornirea grea a motorului. Întârzierea permite egalizarea presiunii.
• Termică — oprește la temperatură excesivă a stabilizatorului (>85°C la trafo).
• Filtrare EMI/RFI — opțională, utilă pentru hidrofoarele alimentate din rețele cu mulți consumatori industriali.

Pentru protecția maximă, un descărcător la supratensiuni (SPD) montat în tabloul electric, în amonte de stabilizator, completează configurația. Stabilizatorul singur nu protejează la trăsnet sau supratensiuni de comutație industriale.

Montaj corect și greșeli frecvente

Hidroforul este de obicei amplasat în cameră tehnică, beci sau anexă — spații care pot avea condiții dificile (umiditate, praf, temperaturi variabile). Stabilizatorul trebuie protejat corespunzător.

Amplasare stabilizator:

• Pe perete sau suport metalic, nu pe podea (riscul inundare în beci).
• La minimum 30 cm distanță de perete pentru ventilație.
• Departe de vasul de expansiune (riscul condens).
• În spațiu uscat, ferit de stropi direcți de apă.

Cablare:

• Cablu între priză și stabilizator: secțiune adecvată curentului maxim (minimum 2,5 mm² pentru clase 2-3 kVA).
• Cablu între stabilizator și pompă: același tip, eventual cu izolație de cauciuc dacă mediul e umed.
• Conexiuni cu papuci de cablu strânși corespunzător; verificare la fiecare 6 luni.

Greșeli frecvente:

• Subdimensionare bazată pe puterea în watt, nu în VA. Cumpărătorii care văd „motor 0,75 kW” presupun că un stabilizator de 1 kVA e suficient. Vârful de pornire de 4× duce instantaneu la 3000+ VA, peste capacitatea unui stabilizator de 1 kVA.

• Lipsa întârzierii la reconectare. După cădere de tensiune, stabilizatoarele fără întârziere repornesc instant. Pompa cu presiune reziduală în sistem are dificultăți la pornire — risc de blocare a rotorului.

• Stabilizator electronic la limită. Modele electronice de 1,5-2 kVA pentru pompe de 0,75 kW se află la limita capacității. Vârful de pornire poate declanșa protecția la suprasarcină. Servomotorul de aceeași putere se descurcă mai bine.

• Plajă de intrare prea îngustă. În sate, plaja 180-250 V este insuficientă; căderile sub 180 V opresc constant pompa.

• Priză fără împământare corectă. Hidroforul are corp metalic și carcasă conectată la pământ. Fără împământare verificată, riscul de electrocutare crește. Stabilizatorul nu compensează lipsa împământării.

Greșelile generale la alegerea stabilizatorului detaliază alte capcane comune.

Întreținere și verificări periodice

Stabilizatorul pentru hidrofor lucrează intens (multiple porniri pe zi, sarcină inductivă) și necesită verificări mai frecvente decât pentru sarcini electronice ușoare.

Verificări lunare (5 minute):

• Funcționarea afișajului — citește tensiunea de intrare/ieșire în diferite momente.
• Zgomot anormal — bâzâit susținut indică sarcină la limită; clicuri repetate indică oscilații.
• Temperatura carcasei — caldă (40-60°C) este normală; fierbinte (peste 65°C) indică sarcină excesivă.

Verificări semianuale (15-30 minute):

• Suflarea prafului din fante de ventilație.
• Verificarea strângerii bornelor de intrare/ieșire.
• Verificarea cablurilor — fără urme de încălzire, fără izolație topită.

La servomotor specific:

• Lubrifierea axului motorului dacă manualul indică (uzual la 5 ani).
• Verificarea sliderului — periile pot necesita înlocuire după 10-15 ani de utilizare intensă.

Combinație cu UPS pentru pene frecvente

În locuințele cu pene frecvente de curent (de exemplu, în orașe mici sau sate cu rețea slabă), un UPS pentru pompe în aval de stabilizator poate menține pompa funcțională pentru câteva minute după întreruperea rețelei.

Configurația tipică: priză → stabilizator → UPS cu undă pură → pompă. UPS-ul cu undă modificată nu este recomandat pentru hidrofor; cauzează vibrații în motor și încălzire suplimentară.

Autonomia este însă limitată. Un UPS de 2 kVA cu baterii standard menține o pompă de 0,75 kW pornită pentru aproximativ 5-15 minute (depinde de configurația bateriilor). Pentru autonomii mai mari (1-4 ore), bateriile externe sunt necesare.

Pentru cele mai multe locuințe, totuși, stabilizatorul singur acoperă peste 95% din situații. UPS-ul devine investiție utilă doar când întreruperile depășesc 5-10 pe lună.

Verificare înainte de instalare

Indiferent de profilul locuinței, măsurarea efectivă a tensiunii din priza unde va fi conectat hidroforul oferă datele necesare pentru alegerea corectă. Procedura este descrisă pas cu pas în ghidul de măsurare a tensiunii cu multimetrul.

Măsurătorile relevante sunt:

• Tensiunea minimă în 24 de ore (pentru determinarea plajei minime necesare).
• Tensiunea maximă în 24 de ore (pentru pragul OV).
• Valoarea tipică în orele de vârf (18-21).

O variație totală peste 30-40 V într-o zi indică o rețea problematică ce necesită stabilizator cu plajă largă (140-260 V sau mai mult). Pentru rețele relativ stabile (variație sub 20 V), plaja standard este suficientă.

Verificarea împământării prizei este la fel de importantă pentru hidrofor ca pentru orice consumator cu carcasă metalică conectată la apă. Un stabilizator instalat la o priză fără împământare nu protejează nici utilizatorul, nici aparatul.
